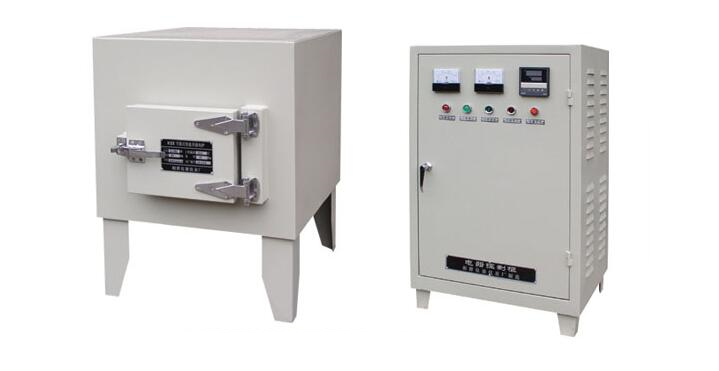

箱式电阻炉外型均为长方体，炉壳采用冷轧钢板折边焊接制成，工作室有碳化硅耐火材料制成炉膛与炉壳之间用保温材料作保温层。为了减少炉口的热量散失提高，炉膛内温度的均匀性在炉门内侧装有耐火材料制成的挡热板。炉内温度的测量，指示和调节自动控制系统由XMT系列温度控制仪来完成。仪表内设断偶保护装置，在加热过程中当测温热电偶断路时，可自动切断电源，以保证电炉及被处理工件的安全。

　　设备安装接线：
　　1、打开包装箱，检查设备是否完好，根据装箱单检查配套附件是否完整；
　　2、设备放置地点应选择空气流通，无震动，无易燃﹑易爆气体或高粉尘的场所；
　　3、请使用与所采购设备相匹配的工作电源电压，加装与炉体工作电流相匹配的空气开关可靠连接接地保护线，切勿将高电压引入，以免引起仪表及控制线路的损坏，不用时请关闭电源；
　　4、安装完毕应通电试机。

　　箱式电阻炉的启动、停止操作：
　　1、开机顺序如下：
　　①送入总电源，打开控制箱，先合上电源总断路器，然后逐一合上各个控制回路的断路器，后打开控制回路单批断路器，电源指示仪表灯亮。
　　②输入控温程序曲线。运行曲线结束一定要设置结束语“txx -121”。
　　③按下绿色“开始”按键，听见“嘭”的一声，主继电器吸合。
　　④按住仪表上键2秒钟，SV显示“Run”，投入仪表自动控制状态。
　　⑤设备运行一段时间后（一般在200℃~300℃左右）若偏差还不能消除，或控温程序运行时控温精度太低，偏差过大或温度上下摆动过于平凡，可在自己使用高温度的 80﹪温度段启动自整定功能来协助确定M5、P、t控制参数。
　　⑥按照烧结需求。

　　2、关机顺序如下：
　　①程序运行结束后，仪表处于“Stop”的基本状态。若中途需停止运行控温程序，按仪表的停止键使仪表处于“Stop”的基本状态。
　　②按下红色Turn-off按键使主继电器断开。
　　③关闭Lock开关切断控制电源。
　　④关闭总电源，工作结束。
